Vibratsiooniisolatsioon
AMC akustilised lae- ja seinakinnitused
AMC lae- ja seinakinnitused töötavad koos elastsete Sylomer®-patjadega. Kinnitus ühendab konstruktsioonid, selle sees olev padi aitab vähendada vibratsiooni kandumist ühest konstruktsioonist teise.
Voller on AMC Mecanocaucho tehase esindaja Eestis.
Enamik AMC tooteid on meil laosKüsi vajaliku mudeli ja koguse saadavust.
Miks on kinnituse vahel Sylomeri padi?
Kinnitus ja selle sees olev Sylomer®-padi töötavad koos. Metallosa ühendab konstruktsioonid, elastne polüuretaanist padi vähendab vibratsiooni edasikandumist näiteks vahelaest laekarkassi. Selleks peab padja jäikus sobima kinnitusele mõjuva koormusega.
Tavaline jäik kinnitus
Vahelagi
Metallist kinnitus
Laekarkass ja kipsplaadid
Vibratsioon kandub jäiga kinnituse kaudu vahelaest laekarkassi.
Sylomeriga kinnitus
Vahelagi
Sylomeriga kinnitus
Laekarkass ja kipsplaadid
Sylomerist vahekiht vähendab vibratsiooni kandumist laekarkassi.
Joonised selgitavad tööpõhimõtet. Need ei ole paigaldusjoonised ega näita mõõdetud tulemust.
Lakke, seinale ja seadme alla
Kolm erinevat kinnituskohta vajavad erinevat lahendust.
AKUSTIK SUPER T60 + Sylomer®
Laekinnitus 60 mm laeprofiilile koos Sylomer®-padjaga, mis vähendab vibratsiooni kandumist vahelaest ripplae karkassi. Valikus on 15, 30, 50 ja 75 kg koormusega variandid.
EP 400 + Sylomer®
Elastne seinakinnitus, mis ühendab kipsseina karkassi olemasoleva seinaga. Sylomer vähendab vibratsiooni kandumist seina ja karkassi vahel.

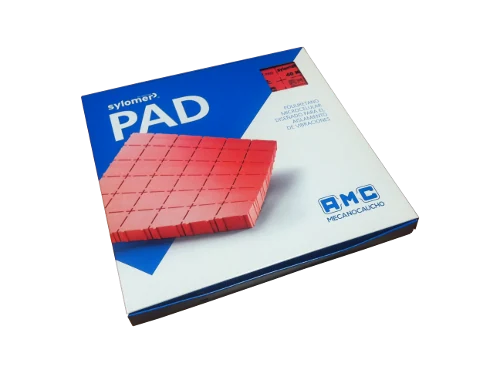

Sylomer® PAD-id
Elastsed padjad näiteks ventilatsiooniseadme, soojuspumba või kompressori tugede alla. Õige materjal ja padja suurus valitakse igale toele langeva koormuse järgi.

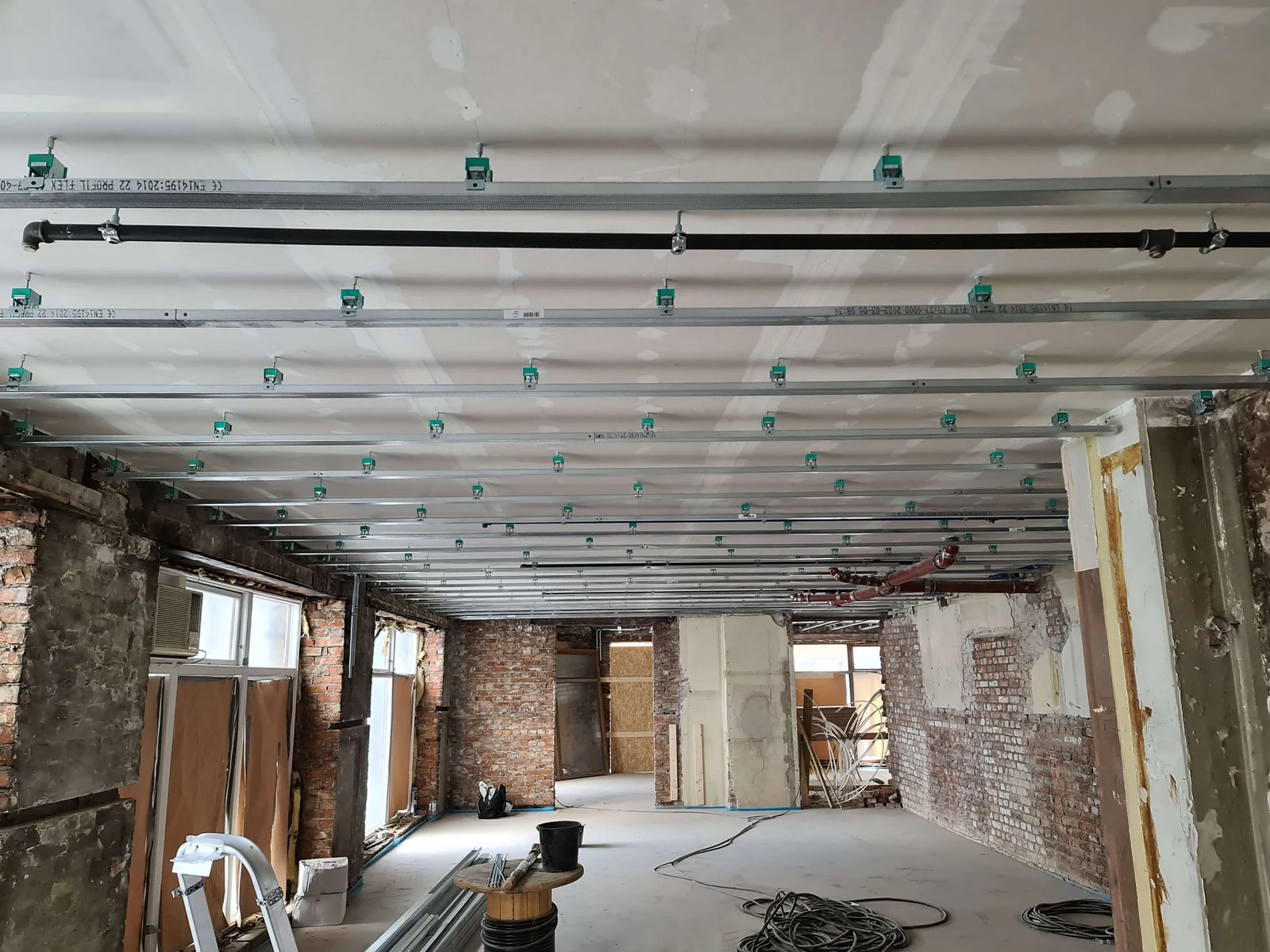

Kipslagi, mis on vahelaest elastselt eraldatud
Akustilisi kinnitusi kasutatakse siis, kui soovitakse vähendada vahelae ja ripplae vahelist vibratsiooni ülekannet. Sellist lahendust kasutatakse näiteks korterites, hotellides ja muusikaruumides ning puitvahelagede renoveerimisel. Kinnitused on üks osa terviklikust laelahendusest.

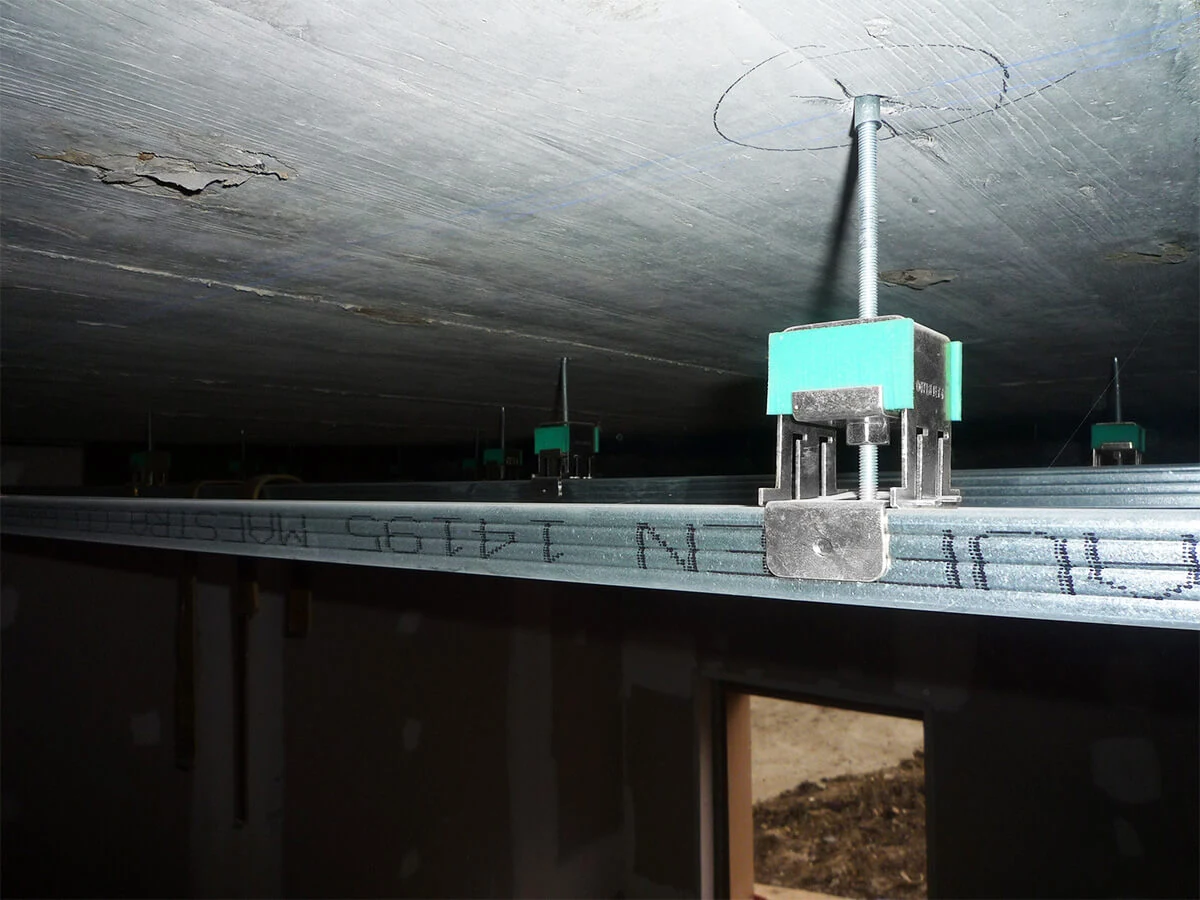

AKUSTIK SUPER T60 + Sylomer®
T60 ühendab 60 mm laeprofiili vahelaega. Kinnituse sees olev Sylomeri padi jääb nende vahele ning vähendab vibratsiooni edasikandumist. Sobiv mudel ja M6 või M8 keermemõõt valitakse kasutatava karkassi ning ühe kinnituse koormuse järgi.
- Sobib vastava 60 mm laeprofiiliga ripplae karkassile.
- Lae kõrgust saab reguleerida sobiva riputuslahendusega.
- Koormuse arvutusse lähevad kipsplaadid, karkass, isolatsioon ja kõik muu, mida kinnitused kannavad.

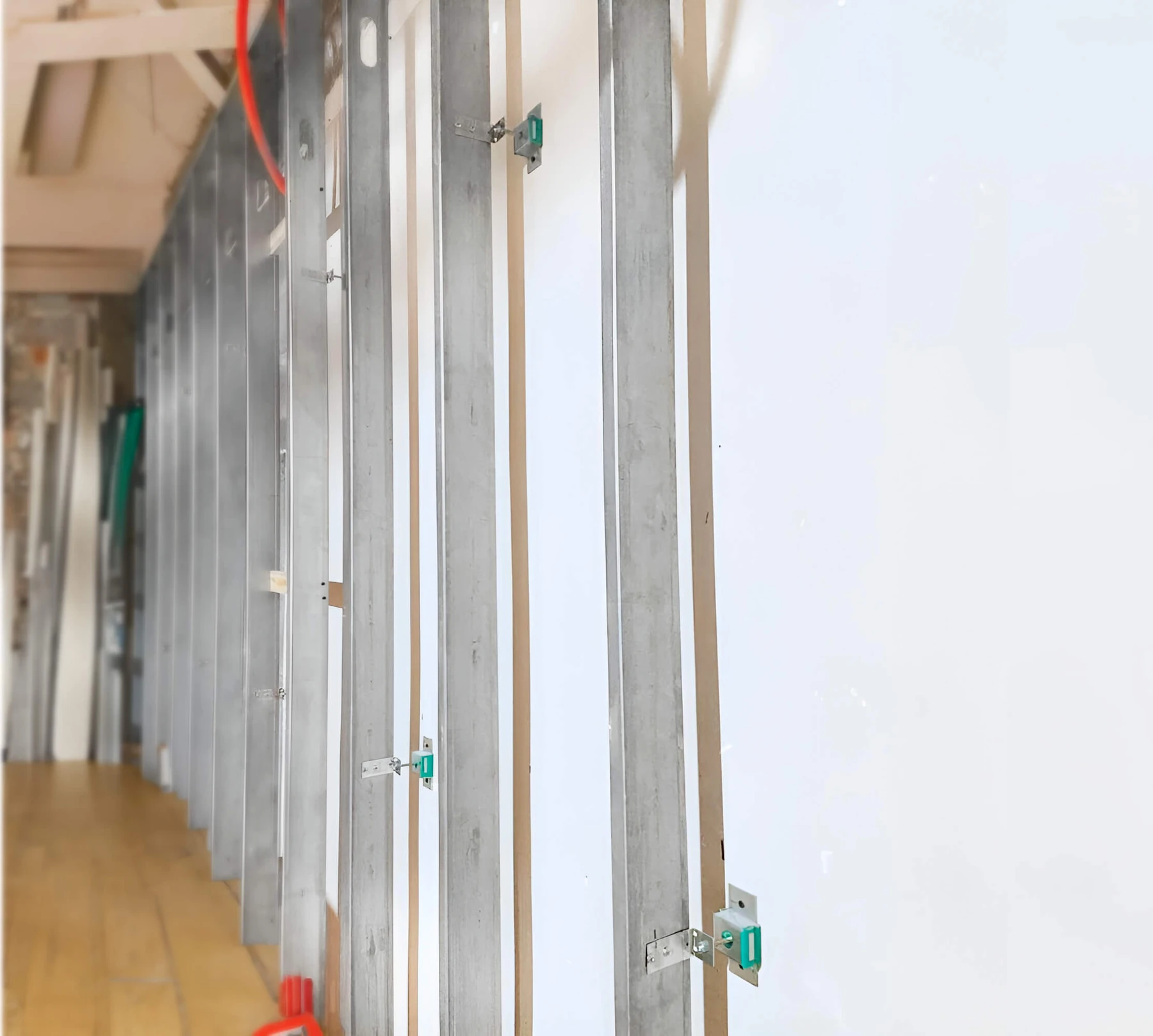

EP 400 + Sylomer® kipsseina karkassile
Kui olemasoleva seina ette ehitatakse uus kipssein, tuleb ka selle karkassi kinnitused läbi mõelda. Tavaline jäik ühendus võib vibratsiooni vanast seinast uude edasi kanda. EP 400 ühendab karkassi seinaga läbi elastse Sylomeri padja.
- EP 400 kinnitatakse olemasoleva seina külge.
- Kinnituse L-kujuline osa ühendatakse karkassi püstprofiiliga.
- Kipsplaadid kinnitatakse karkassile.
Oluline: EP 400 on karkassi külgkinnitus ega kanna seina raskust. Seina raskus tuleb toetada eraldi põrandale vastavalt projektile.
Padjad vibreeriva seadme tugede alla
Ventilatsiooniseadme, jahutusseadme või kompressori töötamisel tekkiv vibratsioon võib tugede kaudu hoonesse kanduda. Sylomeri padjad asetatakse seadme tugede alla, et seda ülekannet vähendada. PAD-id on mõeldud koormuse alla, mitte lae riputamiseks.

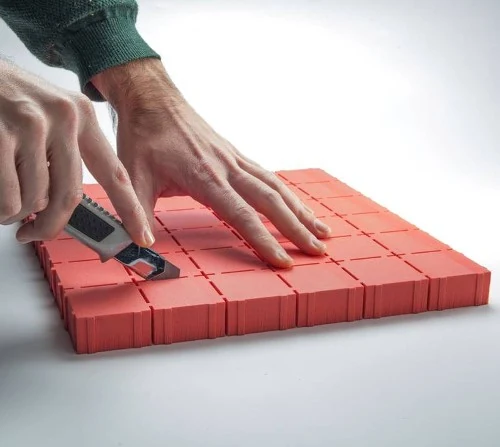

Oluline ei ole ainult padja värv. Arvestada tuleb ka selle suurust, paksust ja ühele toele langevat koormust. Kui padi lõigatakse väiksemaks, muutub ka selle koormustaluvus.
| PAD-i tüüp | Värv | Max koormus* |
|---|---|---|
| PAD 110 | Pruun | 20 kg / tükk |
| PAD 220 | Punane | 40 kg / tükk |
| PAD 450 | Hall | 80 kg / tükk |
| PAD 850 | Türkiis | 120 kg / tükk |
| PAD 1200 | Veinipunane | 160 kg / tükk |
* Koormused kehtivad AMC tabelis kirjeldatud standardmõõdus PAD-elementidele, mitte suvalise suurusega lõigatud tükile. Valikus on 12 ja 25 mm paksused padjad. Sobiva mõõdu ja tükkide arvu aitame valida koormuse järgi.
Miks on Sylomer eri värvi?
Värv aitab eristada eri koormustele mõeldud variante. Valmis kinnituse number ja Sylomeri materjalitüübi number tähendavad aga erinevaid asju.
T60 kinnituste värvid ja koormused
| Padja värv | Kinnituse variant | Max koormus |
|---|---|---|
| Roosa | 15 | 15 kg |
| Türkiisroheline | 30 | 30 kg |
| Tumeroheline | 50 | 50 kg |
| Erkroheline | 75 | 75 kg |
Tabelis on ühe T60 kinnituse maksimaalne koormus. Õige variandi valikul arvestatakse ka sobivat töökoormust, mitte üksnes lubatud ülempiiri. EP 400 seinakinnitusele see tabel ei kehti.
Mida toote number tähendab?
T60 + Sylomer® 30
T60 on kinnituse mudel. Selle järel olev 30 tähendab, et selle variandi maksimaalne koormus on 30 kg ühe kinnituse kohta. M6 või M8 näitab keerme mõõtu.
PAD 110
PAD 110 tähistab materjalitüüpi, mitte 110 kg kandevõimet. AMC standardmõõdus PAD 110 elemendi maksimaalne koormus on 20 kg.
Millist lahendust sul vaja on?
Kuhu toode tuleb?
Kas tegemist on lae, seina või seadmega? Milline on aluspind ja kasutatav karkass?
Kui suur koormus sellele langeb?
Laekinnituse puhul on vaja teada lae kaalu ja kinnituste paigutust. Seadme puhul loeb igale toele langev koormus.
Kust vibratsioon tuleb?
Kirjelda, mis häirib: näiteks sammud ülemiselt korruselt, töötav seade või naaberruumist kostuv müra.
×
=
Näide: 30 kg/m² × (0,6 m × 0,9 m) = 16,2 kg ühe kinnituse kohta. See on arvutuse selgitus, mitte soovitus kinnituste paigutuseks. Kinnituste vahed, karkass ja kinnitused peavad vastama projektile.
Õige paigaldus on sama tähtis kui õige toode
Väldi metalli otsest kokkupuudet
Kui metallosad puutuvad Sylomeri kõrvalt kokku, saab vibratsioon elastse osa kõrvalt edasi kanduda. Sama võib juhtuda vales kohas oleva kruviga.
Mõtle läbi ka servad ja läbiviigud
Kipsplaadid, karkass, torud ja kaablid ei tohi tekitada projektis ette nägemata jäiku ühendusi ümbritsevate seinte ja laega.
Järgi projektis ette nähtud paigutust
Kinnituste arv ja vahed mõjutavad nii koormuse jaotumist kui ka lae kandevõimet. Neid ei muudeta üksnes akustika parandamise eesmärgil.
Kasuta sobivaid kinnitusvahendeid
Ankrud ja kruvid valitakse aluspinna ning koormuse järgi. Paigaldamisel järgi konkreetse toote juhendit.
Korduma kippuvad küsimused
Kas need tooted vähendavad ruumi kaja?
Nende peamine ülesanne on vähendada vibratsiooni edasikandumist kinnituste kaudu. Ruumi kaja vähendamiseks on vaja heli neelavaid lae- või seinamaterjale.
Miks mitte valida alati suurema kandevõimega kinnitus?
Liiga väikese koormuse all võib suurema kandevõimega kinnitus jääda liiga jäigaks. Sobiv kinnitus koos Sylomeri padjaga valitakse tegeliku koormuse ja nõutavate vibratsiooniisolatsiooni omaduste järgi.
Aitame sobiva toote välja valida
Saada joonis, foto või lühike kirjeldus sellest, mida ehitad ja millist vibratsiooni soovid vähendada. Kui tead konstruktsiooni kaalu, karkassi tüüpi või vajalikku kogust, lisa ka need. Kõiki tehnilisi andmeid ei pea enne ühendust võtmist ise välja arvutama.
Joonised ja fotod saad saata e-postiga.
